Конструирование и расчет рабочих узлов штампа
Расчет длины пуансона (L)
Предварительная длина для штампа с жестким съемником определяется по формуле:
L = H₁ + H₂ + H₃ + (10…20) мм
См. схему сборки на рис. 4.1
Привязка к прессу
Сопоставление закрытой высоты штампа с параметрами оборудования является критическим условием.
Hшт (в нижнем положении)
Параметры Hз по рис. 3.1 и 4.2
Ключевые принципы проектирования:
- Жесткость: Плиты пуансонодержателя (0,6-0,8 Hм) и матрицы должны выдерживать ударные нагрузки.
- Точность: Использование направляющих колонок обязательно при совмещении разделительных и формообразующих операций.
- Удаление отходов: Провальное окно в нижней плите проектируется на 3–10 мм шире окна матрицы.
- Унификация: Использование стандартных блоков по ГОСТ 13124-83 или 17662-83 сокращает сроки и стоимость изготовления.
Вывод технолога: Оптимальная конструкция штампа — это баланс между минимально возможной длиной пуансонов (для жесткости) и достаточным запасом регулировки для удобства настройки пресса и последующих перешлифовок.

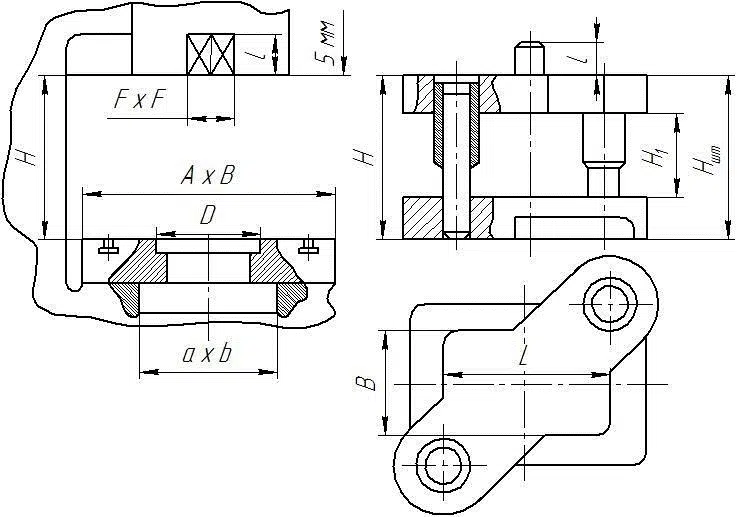

Рис. 4.1. Определение длины пуансона /Рис. 4.2. Выбор блока и увязка с размерами пресса
Рис.3.1 расположен в статье- «Этапы проектирования штампов».
